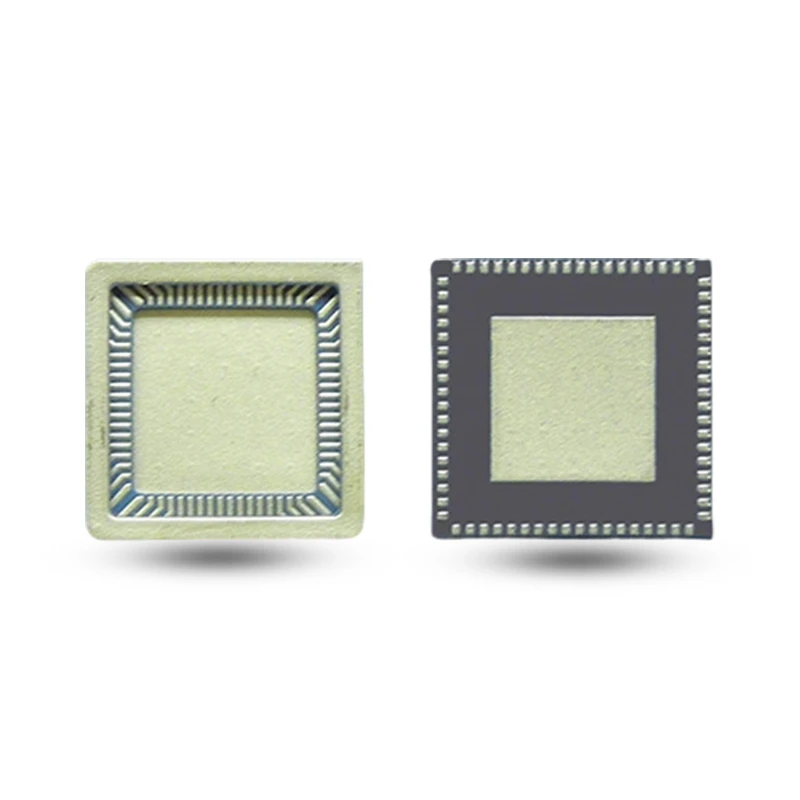

Ceramig Quad Flat Na-Plwm (CQFN)

Dyluniad cryno di-blwm gydag anwythiad isel iawn, yn ddelfrydol ar gyfer RF ac amledd uchel.

Mae'r pecyn cerameg pedwar pin ochr (CQFN) yn nodwedd o'r miniatureiddio mewn pecynnau lled-ddargludyddion. Mae'n disodli pinnau hir confensiynol gyda chysylltiad uniongyrchol trwy bad gwaelod, gan alluogi dyluniad cryno ac ysgafn wrth optimeiddio trosglwyddiad signal.
Mae'r pecyn ceramig pedair ochr heb bin wedi'i gynllunio ar gyfer offer manwl gywir gyda gofod cyfyngedig, sy'n cefnogi trawsnewidyddion AD/DA cyflymder uchel, syntheseisyddion amledd DDS, a chydrannau eraill. Mae hefyd yn dod o hyd i gymwysiadau mewn modiwlau hanfodol megis dyfeisiau tonnau acwstig arwyneb, RF, a systemau microdon. Yn ogystal, ar gyfer dyfeisiau effaith Hall, optocouplers bach, ac unedau arwahanol integredig iawn, mae'r CQFN yn gweithredu fel cludwr amddiffyn dibynadwy.

Deunyddiau sydd ar gael: alwmina, alwminiwm nitrid,-cerameg sintro tymheredd isel,-cerameg sintro tymheredd uchel, twngsten-manganîs neu folybdenwm-manganîs trwchus-meteleiddio ffilm.
Cymwysiadau: Lled-ddargludyddion ac Electroneg, Dyfeisiau Meddygol, Ynni a Phŵer, Offer a Pheiriannau

Anfon ymchwiliad

Disgrifiad o'r Cynnyrch

Mae'r pecyn ceramig pedwar pin ochr (CQFN) wedi'i gynllunio ar gyfer maint cryno a pherfformiad uchel. Mae ei ddyluniad dim pinnau yn lleihau ymyrraeth barasitig yn effeithiol, gan sicrhau gweithrediad sefydlog mewn amgylcheddau signal amledd uchel fel cymwysiadau RF a microdon, gan ei wneud yn ddewis delfrydol ar gyfer pecynnu cylched cyflymder uchel. Wedi'i saernïo o ddeunydd cerameg perfformiad uchel, mae'r pecyn yn cynnwys afradu gwres cyflym, ymwrthedd tymheredd uchel, ac aer uwch-amddiffyniad tynn i wrthsefyll lleithder allanol a chorydiad yn effeithiol, gan alluogi gweithrediad sefydlog hirdymor cydrannau craidd mewnol. Yn ogystal, mae'r cynnyrch yn cynnig cydnawsedd rhagorol â byrddau PCB, gosodiad hawdd, a gwydnwch rhagorol. Rydym yn darparu atebion cynhwysfawr o ddewis deunydd i ddylunio strwythurol, gan fynd i'r afael yn broffesiynol â heriau pecynnu electronig amrywiol.

Nodweddion

Gallu rheoli rhwystriant amledd uchel iawn
Llwybr ymwrthedd thermol isel
Mae -strwythur rhydd o blwm yn dileu cyseiniant parasitig
Dibynadwyedd uchel gyda-pecynnu wedi'i selio
Paru CTE rhagorol
Yn cefnogi rhyng-gysylltiadau ac integreiddio dwysedd uchel

Perfformiad inswleiddio uchel
Gwrthedd isel
Gwrthiant cyrydiad rhagorol
Gwrthiant lleithder uchel
Cyfernod ehangu thermol isel

Tabl Prif Model (mm)

Mae pecynnu CQFN yn cynnig opsiynau deunydd gan gynnwys HTCC, LTCC, Alwmina, ac Alwminiwm Nitride, sy'n cynnwys meteleiddio ffilm trwchus proffesiynol i sicrhau cryfder a dargludedd sodr uwch.

Model Cynnyrch	Maint Corff Ceramig	Cae Plwm	Ardal Selio	Ardal Ymlyniad Die	Trwch Cyfanswm
CQFN72-01	10.00×10.00×1.50	0.5	9.80×9.80	6.40×6.40	1.5

Arbenigedd Cerameg

Mae Tessvida yn arbenigwr Total Kit Solutions (TKS), sy'n gwasanaethu diwydiannau allweddol: lled-ddargludyddion ac electroneg, dyfeisiau meddygol, FPD/LED, peiriannau, petrocemegion, ceir a Chludiant, ynni a phŵer, a bwyd ac amaethyddiaeth. Gyda chadwyn gyflenwi aeddfed a phrosesau datblygedig (gwasgu isostatig, castio gel, gwasgu sych), rydym yn cynnig galluoedd diwedd-i{-o baratoi deunyddiau, mowldio, sintro i beiriannu manwl gywir a phrosesu post.

Gyda chefnogaeth arbenigedd dwfn mewn cerameg purdeb uchel ac integreiddio adnoddau cryf, mae ein gwasanaethau arfer hyblyg yn diwallu anghenion cwsmeriaid yn union o ddewis deunyddiau i gyflenwi cynnyrch gorffenedig.
